ICh vermute: 459Khz SSB, das ist erste Seiteband, 461Khz, das ist 2te Seiteband.

probiert mal beim LTspice aus.

Grüss
Matt

_________________
"Die Grenzen meine Sprache bedeuten die Grenzen meiner Welt."
unbekannt

"Nur die Lüge braucht Stütze. Die Wahrheit steht von alleine aufrecht"
Thomas Jefferson

"Wer im Netz seinen Humor verliert, der hat schon verloren."

Jetzt versteh ich den Sinn der Frage nicht, woher soll das andere Seitenband kommen?
Du brauchst zur Demodulation nur ein Seitenband und den Hilfsträger.

Gruß Dirk

hallo alle,

ich hab das so vor:

Collins Radio, ZF Ausgang (das hat einen), 500kHz
Einen BFO besitzt es bereits, ob der verwendet wird ist erstmal offen.

Ich hätte nun gern eine externe Kiste die den Umschalter LSB / USB hat und sauber verständlich demoduliert. Das direkte SSB Hören mit diesem Radio klappt zwar, aber nicht grade der Hit...

lG Martin

Hallo Martin,

so ein ZF-Out ist auch eine gute Gelegenheit mal einen SDR-Versuch zu unternehmen. Nur so als Anregung. Neben 1A SSB-Demodulation mit dem PC sind auch digitale Betriebsarten/DRM dann kein Problem. Ein alter Collins macht neben einem
Laptop auch keine schlechte Figur!

Gruss Ronn

Habe ich ja, siehe meinen ersten Beitrag.

Mag sein - es ist aber trotzdem da:
mit HF-Blockung: Spannung vor C56 mit C53 = 1nF und C54 = 1nF
ohne HF-Blockung: Spannung vor C56 ohne C53 und C54

Aber das hier sprengt wohl den Thread. Ich forsche doch besser selber mal nach und melde mich, wenn ich die Antwort habe. Danke für Eure Überlegungen!

Gruß, Frank

_________________
Die nächsten Termine • Versender von Elektronik und Dampfradiobedarf

Es muss nicht immer alles Sinn machen. Oft reicht es schon, wenn's Spaß macht.

Na dann viel Erfolg bei deinen Forschungen.

Übrigens, an der Hüllkurve kann niemand erkennen, ob ein oder zwei Seitenbänder vorhanden sind.
Üblicherweise sagt das ein Frequenzanalyser.

Und schau dir mal das 2. Oszillogramm im Lehrgang von Matt an. Da ist ein Phasensprung beim Nulldurchgang des Modulationssignals. Ob der auch bei deinem nachgebildeten SSB-Signal vorhanden ist?

Gruß Dirk

Morgen alle

Ups, meiner Philips Funktionsgenerator kann SSB erzeugen, mit Tricks. Sogar Phasensprung stimmt schon.
Gut, ich wird in laufe Wochen diese Schaltung ausprobieren.


Grüss
Matt

_________________
"Die Grenzen meine Sprache bedeuten die Grenzen meiner Welt."
unbekannt

"Nur die Lüge braucht Stütze. Die Wahrheit steht von alleine aufrecht"
Thomas Jefferson

"Wer im Netz seinen Humor verliert, der hat schon verloren."

Jetzt antworte ich doch noch, obwohl ich eigentlich nach Riquewihr abdüsen muß .

Nicht grundsätzlich, das wäre auch eine unzulässige Verallgemeinerung der Aussage.
Aber bei dieser sehr typischen Hüllkurve kann man das schon. Welche Alternativen gäbe es denn für das Spektrum?

??? Eine SSB-Schwingung hat doch keinen Phasensprung!
Matt, auch Dein Oszillogramm ist keine reine SSB-Schwingung. Es sind zwei HF-Schwingungen, das obere und das untere Seitenband (mit einem zusätzlichen NF Anteil). Bei diesen Schwebungen gibt es immer einen Phasensprung, er verschwindet erst, wenn der hinzugefügte Träger mindestens so groß ist (Effektivwert, nicht Amplitude) wie die beiden Seitenfrequenzen.

Gruß, Frank

Eine Bitte an den Moderator: Würdest Du bitte diesen Thread splitten?

_________________
Die nächsten Termine • Versender von Elektronik und Dampfradiobedarf

Es muss nicht immer alles Sinn machen. Oft reicht es schon, wenn's Spaß macht.

Hallo Frank,

nur ungern. Es stellen sich nämlich die Fragen, warum und an welcher Stelle? Ich fände es eigentlich schade, diese unerwartete, sehr interessant gewordene Diskussion jetzt zu "zerlegen". Aber das ist nur meine völlig unmassgebliche Meinung. Wenn eine Teilung gewünscht ist, möge man bitte mitteilen, ab wo. Dankeschön!

Ach - Übrigens, schaut doch einmal bei den lieben Kollegen hier: http://forum.db3om.de/ftopic6861.html
Sehr interessant, meine ich.

Hab ich da was verpasst??
Woran genau kannst Du an der Hüllkurve das Vorhandensein des 2. Seitenbands erkennen???

Grundsätzlich ist SSB eine Amplitudenmodulation, bei der Träger und ein Seitenband unterdrückt werden. Durch die Trägerunterdrückung entsteht beim Nullduchgang der Modulation ein Phasensprung im HF-Signal. Also warum soll ein SSB-Signal keinen Phasensprung aufweisen??

Gruß Dirk

Hallo Alle

Auf meiner erste Oszillosgram sieht es auf erste blick nicht nach SSB aus, ist aber ja, müsste 100pF-470pF als koppelkondensator nehmen, dann sieht es richtig nach SSB, aber wenn der ins Luft schickt wird, da ist eh egal, denna Luft quasi eine Koppelkondensator ist


Messgerät:
Oszi: Tek. RM561A +2B67 +3A6
Signalquelle: Philips PM5134, dabei wird da Modulationsfrequenz grösser als Hauptfreuenz eingestellt.

Da wird 3A6 in alternate 2 Kanal eingestellt "Alternate" oder "Chopped"


Da ist 3A6 als Addierer-Verstärker geschaltet "Added" Sozusagen eine Produktverstärker, (3A6 ist eher Addierer-verstärker)



Da gibt Beweis, dass Phasensprung beim SSB unverzichtbar ist.
Da kann 3A6 (Herby´s Schaltung ebensfalls) nie Verstärker Invertierung automatisch ein und ausschalten.
Simple Erklärung: postitve Modulationsspitze hat 0°Phasenverschiebung, während negative Modulation 180° (invertierend) Phasenverschiebung, da kann man auch "Phasensprung" sagen

Schönes Abend
Matt

Grüss
Matt

_________________
"Die Grenzen meine Sprache bedeuten die Grenzen meiner Welt."
unbekannt

"Nur die Lüge braucht Stütze. Die Wahrheit steht von alleine aufrecht"
Thomas Jefferson

"Wer im Netz seinen Humor verliert, der hat schon verloren."

Hallo Herbert,
Das Threadthema ist ja die Suche nach einer Röhrenschaltung für SSB-Demodulation; davon entfernen wir uns gerade. Wenn Martin nichts dagegen hat, lassen wir von mir aus alles in einem Thread.

Herbert, hast Du zu der Produktdetektor-Schaltung noch Angaben über Frequenzen und Amplituden?

Hallo Matt und Dirk!
Weil durch die Trägerunterdrückung, wie der Name schon sagt, nur der Träger unterdrückt wird, nicht aber eines der Seitenbänder.

Ich habe mal ein paar Diagramme erstellt. Die Skalierung auf der Y-Achse ist 1V pro Teilstrich.

NF
Nehmen wir mal an, das NF-Signal ist ein Sinus von 1 kHz. Damit lassen sich die Zusammenhänge einfacher darstellen als mit einem Signalgemisch.



HF
Die HF soll die Frequenz 20 kHz haben. Das ist bei der AM die Mittenfrequenz ( fm = 20kHz ). Ich habe sie so niedrig gewählt, damit man auf den Diagrammen auch was erkennen kann.



unteres Seitenband
Das untere Seitenband enthält deshalb nur eine Frequenz. fu = fm - 1kHz . Auf dem Oszilloskop sehen wir einen Sinus mit 19kHz, sagen wir mit einer Amplitude von 1V.


Frequenzsprektrum:




oberes Seitenband
Das obere Seitenband enthält die Frequenz fo = fm + 1kHz , also einen Sinus mit 21kHz; ebenfalls mit einer Amplitude von 1V.


Frequenzspektrum:




oberes Seitenband + unteres Seitenband
Wenn die obere und die untere Seitensschwingung spannungsmäßig addiert werden, so entsteht eine Schwebung. Die sieht so aus:

Das 2. Diagramm in Matts Grafik und dieses Oszillogramm stellen also eine 2-Seitenbandmodulation (DSB) dar.
Man erkennt bei den Null-Durchgängen gut den Phasensprung. Streng genommen ist es kein Sprung, aber die Literatur will es so. Er entsteht ausschließlich und immer bei Übermodulation, wenn also die Trägeramplitude kleiner ist als die Summe der beiden Seitenschwingungen bzw. wenn sie ganz fehlt, wie hier.

Frequenzspektrum:


Testfrage: Was würde es bedeuten, wenn wir diese Hüllkurve hätten, aber keinen Phasensprung?



oberes Seitenband + unteres Seitenband + Mittenfrequenz (bzw. AM-Träger)
Kommt nun noch der Träger mit einer Amplitude von 2 V hinzu, so haben wir 100%ige Amplitudenmodulation, ohne Phasensprung. Die sieht so aus:

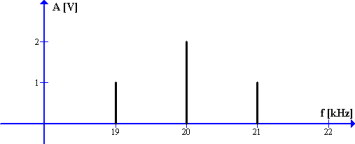

Frequenzsprektrum:


Matt, danke für die Oszillogramme! Das ist doch besser, als wenn man nur berechnete Diagramme sieht!

Gruß, Frank

_________________
Die nächsten Termine • Versender von Elektronik und Dampfradiobedarf

Es muss nicht immer alles Sinn machen. Oft reicht es schon, wenn's Spaß macht.

Hallo Frank,

für die Schaltung wird eine ZF von 468kHz angegeben. Über die Amplitudenverhältnisse werden leider keine Angaben gemacht. Man kann also nur schätzen, die Einkopplung des ZF-Signals erfolgt aus dem letzten ZF-Filter. Der Schaltungsauszug stammt von einer abgewandelten Ausführung des Klein-Amateur-Superhet "Mikrohet" der Firma Max Funke, Bittdorf (Eifel). Das Gerät ist voll-röhrenbestückt und erschien um 1960.

Danke, Herbert,
dann stimmt die Frequenz schon mal. Die Amplitude messe nachher mal in einem AM-Empfangsteil nach.

Gruß, Frank

_________________
Die nächsten Termine • Versender von Elektronik und Dampfradiobedarf

Es muss nicht immer alles Sinn machen. Oft reicht es schon, wenn's Spaß macht.

Soll das bedeuten, daß damit beide Seitenbänder ohne das Seitenband umzuschalten empfangen werden?
Dann weiß man bei Empfang einer Station also nicht, ob sie auf dem LSB oder USB sendet?
Gruss Andi

_________________
Was kann schöner sein auf Erden als von Röhren beschallt zu werden
Was kümmert es die stolze Eiche wenn sich ein Borstenvieh dran wetzt
