Eben frisch geholt. (Auf der Rückfahrt dann einen Umweg durch den Reinhardswald
nach Norden hin und zurück an der Weser entlang gemacht. Wunderbar, man möchte
ewig so weiterfahren...) Muß natürlich restauriert werden. Wird aber keinen Ärger machen.
EL84 als Endröhre. Wird sich vielleicht fast anhören wie eine Musikbox aus den 50ern.

Ich sehe gerade; ich habe nur den Schaltplan für W 200, W 300 und W 450.
Hat jemand den für W 603? Wie es auf der Skala aussieht, hat das Gerät Fernsehton!

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Sehr interessantes Gerät:) Was genau bedeutet denn Fernsehton?

Grüße Marco

_________________
"There is no dark side of the moon, really... as a matter of fact it’s all dark."

Ja, du hast damit wohl den Ton vom Fernsehprogramm gehört.

Ich kann mich schwach erinnern, daß ich als 4 oder 5 jähriger Bub mal mit meinen Eltern bei einem Arbeitskollegen meines Vaters war, und der hatte auch so eine "Musiktruhe" mit Radio. Und ich kann mich erinnern, daß er sagte, damit könne er "das Fernsehn hören". Das hat mich so fasziniert, daß es mir in Erinnerung blieb. Vielleicht war es ja so eine Violetta?

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Hallo Marco,

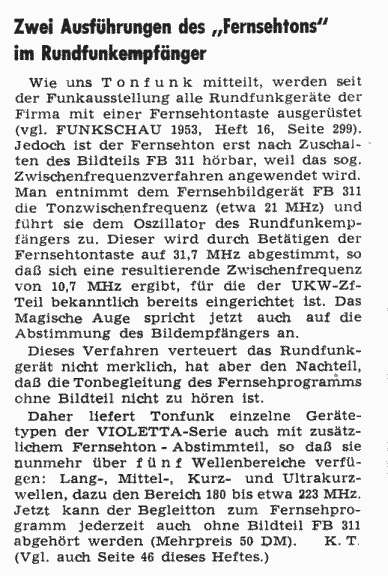

diese Frage kann ich dir beantworten, bzw. dieser Artikel:

_________________
Gruß,
Jupp
------------------------------
Der Sammler "an sich" wird einfach nie ethisch oder moralisch sein. Liegt in der Sache der Natur... Sonst wären wir ja keine "Sammler & Jäger", sondern biedere Heimchen (Marek)

Danke!

Wenn ich nur einen Schaltplan hätte...

Hier mal ein Bild von der Skala. Man sieht auch ganz rechts die Taste für Fernsehton.

Große Datei hier:

http://www.eak-fotografie.com/dampfradi ... -skala.jpg



Auf das Gerät freue ich mich schon richtig. Ein "Russenauge" habe ich ja noch da.

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Hallo Erik!

Dann will ich mal ein wenig Schützenhilfe geben. Ich habe mich aktuell auch gerade mit einem Tonfunk beschäftigt und fertig gestellt. War allerdings eine Nummer größer als Deines (vom Chassisaufwand her).
Du hast ja ein 603 W. Da wird so schnell kein Schaltplan auftauchen denke ich.
Die 502 W hat aber dieselbe Röhrenbestückung wie Deine Truhe. Und da wiederum ist ein Plan im RM.org zu haben.

http://www.radiomuseum.org/r/tonfunk_schrank_w502.html

Diese wiederum hat das Chassis vom 302W drin

http://www.radiomuseum.org/r/tonfunk_violetta_w302.html

Deine Truhe wiederum hat das Chassis vom W303 drin

http://www.radiomuseum.org/r/tonfunk_vi ... w303n.html

Diese Infos erstmal, damit die Suche effektiver geht. Den speziell nach 603 W zu suchen, macht bei Tonfunk wenig Sinn. Da muß man ein wenig um die Ecke denken.
Wenn Du an dem Chassis arbeiten wirst, kannst Du zum Tonfunkfan werden. Ich habe in den letzten Jahren selten einen Hersteller erlebt, der soviel Detailliebe hat. Hatte bisher nur drei Stück von denen hier. Aber alle waren außerordentlich gut verarbeitet und durchdacht.
Ich hoffe, ich konnte ein wenig helfen.

paulchen

das war er nicht:

Tonfunk_302_303_502_602_902.zip

aber das:

Tonfunk_303_603.zip

_________________
Gruß,
Jupp
------------------------------
Der Sammler "an sich" wird einfach nie ethisch oder moralisch sein. Liegt in der Sache der Natur... Sonst wären wir ja keine "Sammler & Jäger", sondern biedere Heimchen (Marek)

Danke an euch beide!

Da macht ja schon der Schaltplan Freude.

Hat nichts mit dem Thema hier direkt zu tun, ist aber trotzdem passend: Habe heute einen Saba Freiburg 125 Stereo Automatic gegen das Uher Report 4000 IC getauscht bzw mit dem Uher "gekauft". Das Chassis des Saba stand hier auf dem Arbeitstisch und ich zeigte dem "Kunden" die teilweise schon geplatzen Cs. "Die müssen raus. Und nun guck mal, _wo_ die sitzen. Und der eigentlich Fehler ist damit ja nicht gefunden." - "Hör auf, den tu ich auf den Sperrmüll usw usw." Ich habe ihm dann das Uher gegeben und er war total happy damit. Er hat noch alte kleine Spulen rumliegen aber kein Gerät mehr dafür. dann passt das ja gut. Für den Saba muß ich mich aber erst mental vorbereiten. Jessas was eine krude Beschaltung da unten drin. Und es hat schon mal wer "repariert", abgelötete Widerstände, frei in den Raum ragende Drähte und eine gezogene Röhre zeugen davon. Schaltplan liegt aber bei. Das ist schon mal was.

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Ich muß mich schwer täuschen, wenn es im Tonfunk mehr als 10 Kondensatoren werden sollten. Das Ding ist schnell gemacht. Aber bei der Optik hast du ordentlich zu tun .

Der FB125 verlangt da schon von Natur aus "etwas" mehr Arbeit. Und Zeit...

paulchen

Der da ist es wohl.

http://www.radiomuseum.org/r/tonfunk_vi ... 03_ch.html

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Es ist nicht ganz so schlimm wie es auf den Fotos den Anschein hat. Es könnte schlimmer sein.

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Ja sicher. Aber wo ist der Plan .
Das meinte ich mit "um die Ecke denken". Einen speziellen Plan für das 603 wird es zwar geben, aber ob den noch jemand hat...??

paulchen

Ach so meinst du das.

_________________
- Ja, der Heesters, das hat er nun davon, von seiner Raucherei... -

Hier den habe ich:

http://www.radiomuseum.org/r/tonfunk_violetta_w352.html



Kevin

ein schönes Detail ist der Lichtzeiger, der FS (Fernsehbetrieb) und RF (Radiobetrieb) anzeigt. Desweiteren die MW Ortssender-Taste, die von der Rückseite abgestimmt wird. Die mit der Abstimmung mitlaufende EM80 hat die Truhe anscheinend nicht, oder? Ich hatte schon alle möglichen Tonfunk Radios und Truhen in Arbeit. Die Arbeit war immer überschaubar und das Ergebnis klasse! An dieser hier ist allerdings viel Gehäusearbeit nötig. Das würde mich jetzt abschrecken, weil man diese Truhen auch für sehr kleines Geld mit guter Oberfläche bekommen kann.
