Suche Infos und Schaltplan für Telefunken Ela V 38

[Röhre11]

Hallo Liebe Röhrenfreunde,
habe hier in meiner Sammlung einen sehr schönen alten Röhrenverstärker von Telefunken. Als Typ ist Ela V 38 zu lesen, leider habe ich im Netz dazu keine Infos gefunden (spez. Schaltplan) folgende Röhren sind verbaut: AF 7 ; RGN 2004 ; RES 964 ; RES 964 ; REN 904
kann jemand helfen?
fragt mit freundlichem Gruß
Claus


[Röhre11]

hier noch zwei Bilder



[paulchen]

Hallo Claus!

Helfen auf direkten Weg kann ich glaub ich nicht.
Aber einen Hinweis eventuell.
Mir passt die AF7 da irgendwie nicht ins Gerät. Optisch und vom Baujahr nicht.
Bitte untersuche doch mal, ob die AF7 und ihre Umgebung nicht irgendwie später eingebaut wurde. Der 10nF Wima passt da irgendwie auch nicht rein. Der sollte später hergestellt sein worden.
Der Serie würde ich das Gerät 1933 zuschreiben. Dann auf keinen Fall die AF7 original.
Neben der AF7 ist da noch eine Fassung zu erkennen. Meiner Meinung nach ist die gesamte Konstruktion dort später rein gekommen. Sollte also original nur die Röhren hinten haben. Zumal gerade über den beiden Röhren da keine Lüftungslöcher sind.
Vom Aufbau sehr ähnlich ist dieser hier

http://www.radiomuseum.org/r/telefunken_ela_v40.html

Auch die Röhrenbestückung stimmt dann.

paulchen

[Funkschrotti]

Hallo,
bei Siemens sollte sich ebenfalls ein ähnliches Modell (möglicherweise sogar baugleich) finden. Die AF7 gehört da jedenfalls nicht rein, da bei diesen Verstärkermodellen alle Röhren stets hinter der Blechwand in einer Reihe angeordnet sind, aber nicht mittendrin wie die AF7 hier.

Gruß

Roland

[paulchen]

Wohl wahr...

http://www.radiomuseum.org/r/siemens_kv8w.html

paulchen

[saarfranzose]

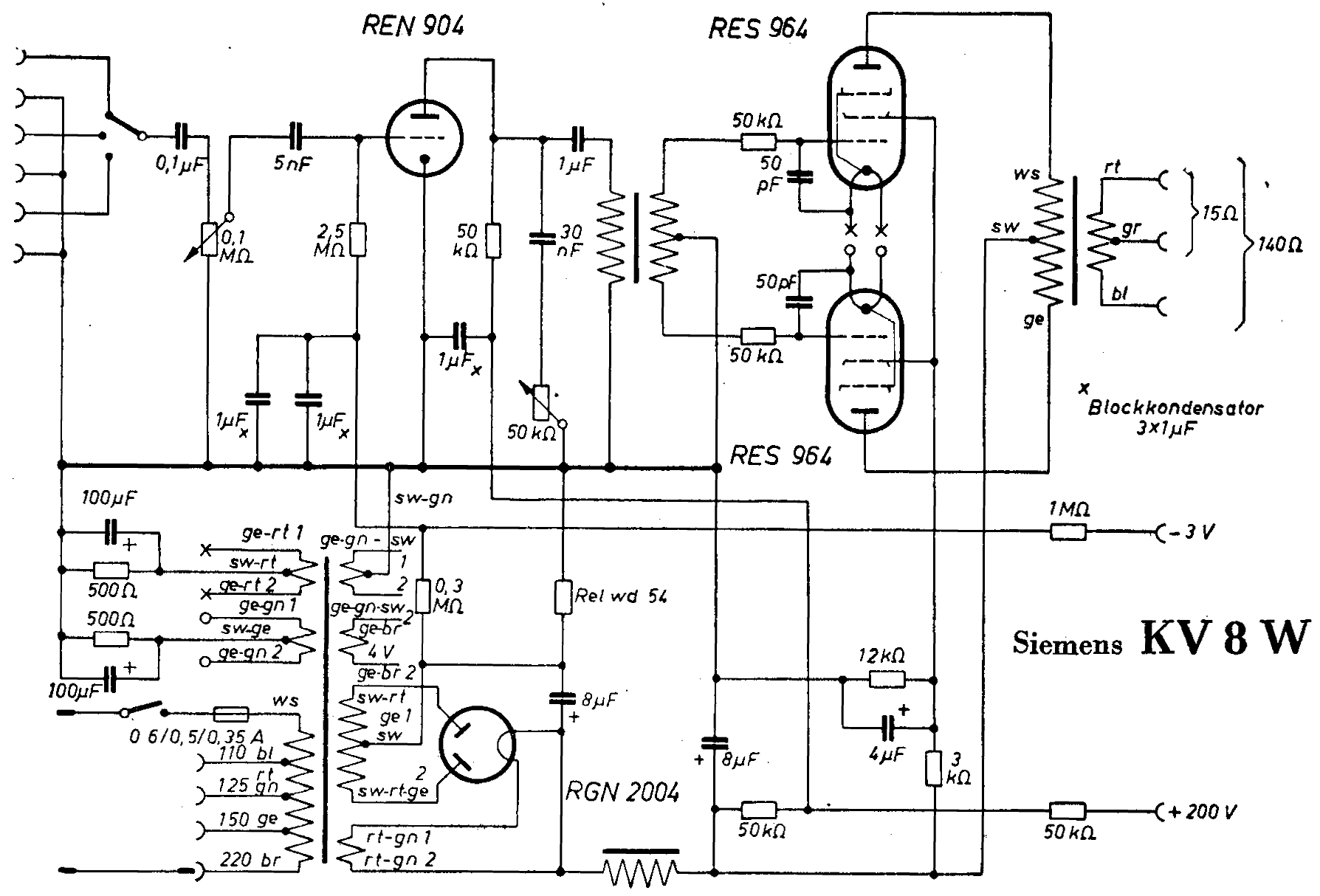

zu dem Siemens hab ich was:


[Röhre11]

Hallo,
vielen dank für die tolle Unterstützung !! Jetzt bin ich natürlich gespannt wie das Siemens KV8W ausschaut? oder ist alles genau baugleich nur der Namensaufdruck nicht?
mit bestem Gruß aus Elmshorn
Claus
